La BB 67001 SNCF Lima.

Message  Bruno (Admin) le Dim 11 Nov - 17:52

Voici la présentation de cette machine mythique que l'on retrouve un peu partout sur les sites de ventes entre particuliers d'internet.

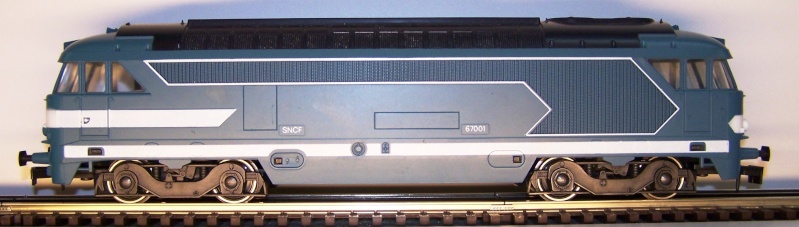

La version bleue SNCF la plus connue et la plus "réelle", elle porte la référence 6572:



Mais il y a aussi cette version rouge "Capitole" créée par Lima pour avoir "quelque chose" à mettre en tête des voitures rouges en décoration capitole.
La locomotive réelle devrait-être une BB 9200 électrique. Cette BB67000 avec ses 1680 CV doit peiné pour atteindre les 200Km/h commercial du train. Elle a la référence 6575:



Les tampons blancs ne sont pas d'origine Lima.
Cette machine mesure 375mm de long, a une largeur de 60mm et une hauteur de 94mm au-dessus du rail. Elle pèse environ 620g. On notera la largeur faible de cette 67001 (60mm) par rapport à la BR218 (67mm) et la Class 33 (66mm).


Dernière édition par Admin le Sam 30 Nov - 10:54, édité 2 fois
avatar
Bruno (Admin)
Admin

Messages : 324
Date d'inscription : 11/11/2012
Age : 52
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Re: La BB 67001 SNCF Lima.

Message  Bruno (Admin) le Dim 11 Nov - 19:05

Détails et constitutions de cette 67000:

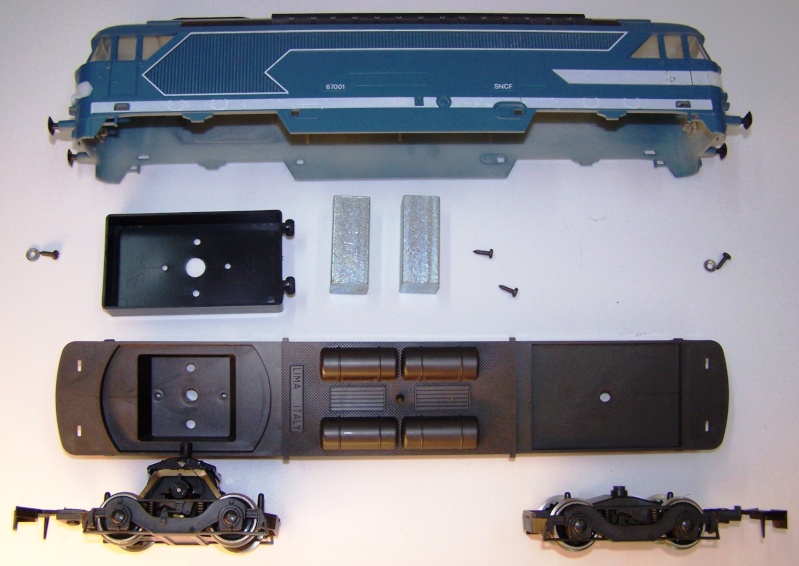

La locomotive est de construction classique pour l'époque. Une caisse est clipsée sur un chassis à 4 endroits par cotés: dans les marche-pieds sous chaque porte et juste au début des jupes de caisse au niveau de la reproduction d'une trappe.



Un bogie est moteur et l'autre est simplement porteur et ne participe même pas à la prise de courrant. Il n'y a pas d'éclairage des feux ou des cabines.



Au-dessus du bogie moteur, deux morceaux de profilés métaliques servent de lest pour donner un peu d'adhérence à la locomotive. Ils sont maintenus en place par un "couvercle" en plastique visé sur le chassis. Un vitrage est collé à chaque extrémitée de la caisse.

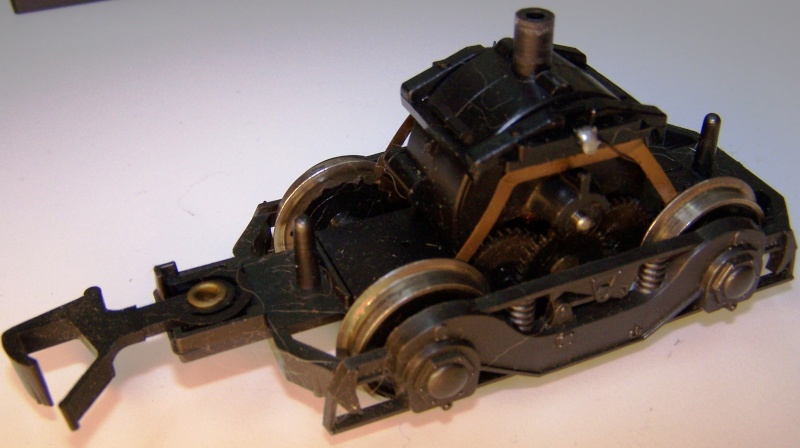

Le bogie moteur est constitué d'un bloc moteur Lima classique que l'on retouve sur d'autres machines. Le bloc moteur participe à la fixation sur le chassis à l'aide du cylindre du dessus où est visé la vis d'assemblage.




Ce bloc moteur est autonome. Un cablage très simple assure l'alimentation électrique du moteur annulaire. Les engrenages sont en plastiques. Un cadre comprenant les flancs de bogies fixés sous le bloc assure la fixation de l'attelage.



Coté peinture, ce n'est pas du très grand art mais c'est correct. Il y a un peu de bavures sur les moustaches blanches. La couleur bleue peut différée d'un model à l'autre.
La plaque SNCF et le numéro de la machine moulés dans le plastique, ne sont pas peint.
Tous les détails sont moulés en relief, rien n'est ajouté. Seul les plateaux des tampons sont extractables, d'ailleurs, ils sont souvent perdus. Des répliques en résine (blanc) sont disponibles.





Dernière édition par Admin le Jeu 7 Fév - 17:03, édité 1 fois
