Lima a produit 2 types de wagons plats porte-container.
Le premier est le plus connu, c'est le long à 3 containers:

Les wagons plats porte-container de 20 pieds de Lima. Lima_p10

Ce wagon porte containers Lima pèse environ 240g, mesure 435mm d'un tampon à l'autre, 64mm de large au niveau du châssis et a une hauteur au-dessus du rail de 83mm container compris. Il n'est pas lesté.

Il existe en plusieurs décorations, qui différent en faite par la décoration des containers. Les containers sont fixés au chassis par deux trous où ils s'enfichent sur des picots moulés sur le chassis. Parfois ils sont collés d'où des fixations souvent retrouvées cassées.

Les wagons plats porte-container de 20 pieds de Lima. Lima_p11

Les seules pièces métaliques sont les 2 rivets qui fixent les attelages, les bogies étant clipsés dans le chassis.

Les wagons plats porte-container de 20 pieds de Lima. Lima_p12

Suivant les versions, les containers ont le toit de la même couleurs que la caisse ou le toit uniformément gris.

Les wagons plats porte-container de 20 pieds de Lima. Lima_p13


Dernière édition par Bruno (Admin) le Ven 28 Aoû - 9:07, édité 5 fois
Bruno (Admin)
Bruno (Admin)
Admin

Messages : 358
Date d'inscription : 11/11/2012
Age : 54
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Les wagons plats porte-container de 20 pieds de Lima. Empty Re: Les wagons plats porte-container de 20 pieds de Lima.

Message  Bruno (Admin) le Dim 11 Nov - 16:37

Voici les trois wagons plats longs porte-container de ma collection actuelle:
KUHNE & NAGEL, FFSS (CTI) et DANZAS référence 6781

Les wagons plats porte-container de 20 pieds de Lima. Lima_p14

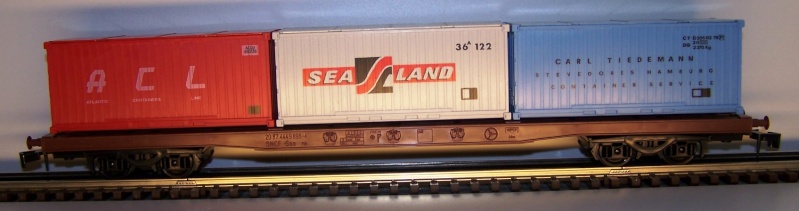

CARL TIEDEMAN, SEA LAND et ACL référence 6783

Les wagons plats porte-container de 20 pieds de Lima. Lima_p15

LEP, CONTRANS et SEATRAIN référence 6784

Les wagons plats porte-container de 20 pieds de Lima. Lima_p16

Le chassis de ces wagons comporte des marquages SNCF venu du moulage.


Dernière édition par Admin le Mer 6 Fév - 11:44, édité 1 fois
Bruno (Admin)
Bruno (Admin)
Admin

Messages : 358
Date d'inscription : 11/11/2012
Age : 54
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Les wagons plats porte-container de 20 pieds de Lima. Empty Re: Les wagons plats porte-container de 20 pieds de Lima.

Message  Bruno (Admin) le Dim 11 Nov - 16:57

Le 2ème type de wagon porte-container est la rare version à 2 containers sur chassis de wagon citerne.

KUHNE & NAGEL et DANZAS référence 6786

Les wagons plats porte-container de 20 pieds de Lima. Lima_p17

Ce wagon porte containers Lima pèse environ 185g, mesure 314mm d'un tampon à l'autre, 58mm de large au niveau du châssis hors marche-pieds et a une hauteur au-dessus du rail de 80mm container compris. Il n'est pas lesté.

Les containers sont fixés chacun par une vis au niveau du trou du chassis correspondant à la fixation de la citerne. Le trou où vient se loger la vis dans le container, n'est pas positionné au même endroit sur les deux containers. Deux petits picots de chaque cotés du chassis bloquent la rotation des containers, visble au centre de la photo. Les containers sont à toit gris sombre.

A ma connaissance, il n'existe pas d'autre version de ce wagon. J'ai trouvé celui-ci sur internet, mais la fixation des containers par collage, indique un montage non d'origine Lima:

Les wagons plats porte-container de 20 pieds de Lima. Lima_p18

Le chassis n'a pas les picots de centrage comme le wagon précédent et les containers ne sont pas positionnés au même endroit (légé décalge à droite sur la photo). Le toit des containers est de la même couleur que la caisse.


Dernière édition par Admin le Mer 27 Nov - 10:08, édité 2 fois
Bruno (Admin)
Bruno (Admin)
Admin

Messages : 358
Date d'inscription : 11/11/2012
Age : 54
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Les wagons plats porte-container de 20 pieds de Lima. Empty Re: Les wagons plats porte-container de 20 pieds de Lima.

Message  Bruno (Admin) le Ven 26 Juil - 7:49

Voici le 4ème grand wagon plat à 3 containers, le Hapag Lloyd, CNC et Danzas Gemtransco référence 6782.

Les wagons plats porte-container de 20 pieds de Lima. Lima_p14

Bruno (Admin)
Bruno (Admin)
Admin

Messages : 358
Date d'inscription : 11/11/2012
Age : 54
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Les wagons plats porte-container de 20 pieds de Lima. Empty Re: Les wagons plats porte-container de 20 pieds de Lima.

Message  Bruno (Admin) le Ven 26 Juil - 8:17

Tous ces wagons sont équipés de containers type 20 pieds. Ces containers sont construits à partir d'une caisse en plastique percée dans le fond de 2 trous pour la fixation sur le chassis du wagon comme vu plus haut. Un couvercle est collé dessus formant le toit.
Sur un coté du container est figuré la double porte de chargement, l'autre coté n'en a pas, comme sur les containers réels.

Les wagons plats porte-container de 20 pieds de Lima. Contai10
Les wagons plats porte-container de 20 pieds de Lima. Contai11

Certains containers ont des marquages representant leur immatriculation et leur réseau d'affectation.

Les wagons plats porte-container de 20 pieds de Lima. Detail10
Les wagons plats porte-container de 20 pieds de Lima. Detail11
Les wagons plats porte-container de 20 pieds de Lima. Detail12

Un container mesure 134mm de long, ce qui fait 6,03 mètre à l'echelle 1:45 et qui donne 19,78 pieds à la conversion.
D'après un tableau des normes trouvés en ligne, ce container est tout à fait à l'echelle.
http://www.containerinfo.net/norme.htm
Bruno (Admin)
Bruno (Admin)
Admin

Messages : 358
Date d'inscription : 11/11/2012
Age : 54
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Les wagons plats porte-container de 20 pieds de Lima. Empty Re: Les wagons plats porte-container de 20 pieds de Lima.

Message  Bruno (Admin) le Jeu 1 Oct - 10:20

Lors de l'achat d'un lot de wagons Lima en Allemagne, j'ai trouvé ce curieux grand wagon plat à containers.

Les wagons plats porte-container de 20 pieds de Lima. Acl_110

Les wagons plats porte-container de 20 pieds de Lima. Acl_210

Le wagon est peint en noir. Sur de petits coups, on peut voir que la couleur de base du plastique est très claire, blanc ou crème. Les trois containers n'ont pas de toit. Eux aussi sont peints sur une base claire, alors que sur mes autres wagons, les containers sont teintés dans la masse.

Les wagons plats porte-container de 20 pieds de Lima. Acl_310

Les containers ne sont pas fixés sur le châssis. Il n'y a pas de picots sur le wagon, ni de trous dans le fond des containers. Les containers étaient scotchés sur le wagon lors de l'achat.

Les wagons plats porte-container de 20 pieds de Lima. Acl_510

Le wagon est monté sur des boggies de voiture voyageur. A part des représentations de détails, il n'y a pas les marquages SNCF sur les flans du châssis.

Les wagons plats porte-container de 20 pieds de Lima. Acl_610

Sous le châssis, le wagon noir a de très petites nervures de renfort sous le quadrillage, alors que pour le wagon marron, elles ont été largement renforcées.

Les wagons plats porte-container de 20 pieds de Lima. Acl810

Ce wagon faisait peut-être partie d'un lot de début de production chez Lima qui a ensuite été simplifié (suppression de la peinture de fond) et amélioré (fixation des containers, renfort du châssis et nouveaux boggies).
