Message  Bruno (Admin) le Dim 25 Nov - 18:17

Dans les coffrets, on trouve soit un transformateur ou soit un boitier à piles.

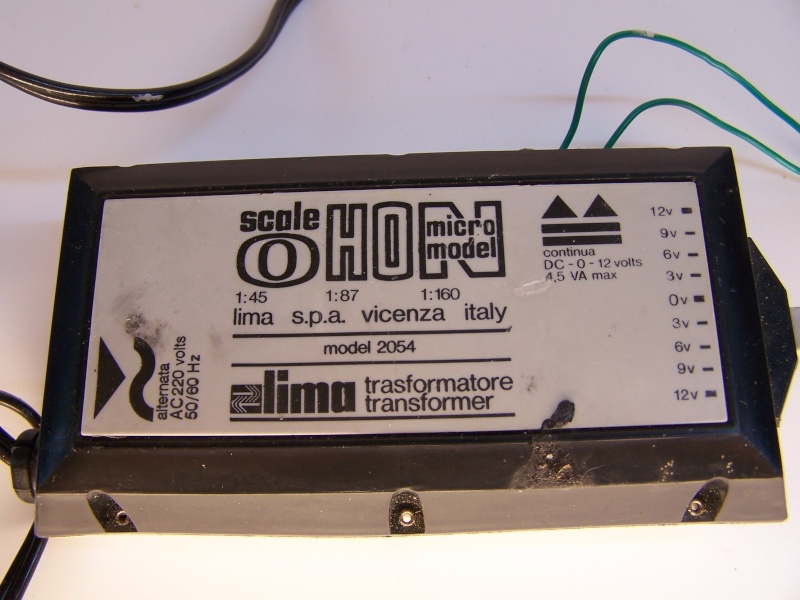

Le transformateur est le modèle que Lima fournit avec les trains à toutes les échelles: N, HO et O.





Il est de puissance très limitée: 4,5VA sous 12V maxi, mais les moteurs utilisés dans les locomotives sont très petits, ce sont presque les mêmes que ceux de l'échelle HO. Une tirette sur le coté sert d'inverseur et de régulateur.

Le boitier à piles est prévu pour 2 piles plates de 4,5V soit en tout 9V maxi.



Le levier sert d'inverseur, mais il n'y a pas de régulateur malgrès ce que suggère la décoration du boitier. C'est "à fond" en avant ou en arrière ou rien, mais les 9V maxi limite l'envolé du train dans les courbes.
Vue intérieure du boitier:



Les fils d'alimentation sont raccordés aux rails par l'intermédiaire d'un élément de voie courbe spécial comportant des bornes à clips à ressorts.

avatar
Bruno (Admin)
Admin

Messages : 337
Date d'inscription : 11/11/2012
Age : 53
Localisation : 69870 France

Voir le profil de l'utilisateur http://trainslima1-45.forumactif.org

Revenir en haut Aller en bas

Re: les systèmes d'alimentation électrique.

Message  Bruno (Admin) le Mar 12 Fév - 11:03

Autre boitier à piles: La version à 6 piles rondes type C de 1,5V.



Une languette intermédiaire dans l'empilage des piles, permet de sélectionner seulement 6V au lieu de 9V, pour faire une "variation de vitesse".



Voici la notice d'instruction en plusieurs langues.
Il y a le schéma de montage des piles. Les instructions indiquent surtout qu'il serait mieux d'utiliser un transformateur, de ne pas utiliser de wagons "3 rails", et de toujours bien nettoyer la voie.
